大魔方9號樓22層設備層空調水泵房降噪方案
一、設備層機房上下面寫字樓內的噪聲
1、大魔方9號樓22層為設備層，布置有空調冷熱水循環泵房一座， 55KW冷水循環泵3臺套，22KW熱水循環泵3臺套，供冷交換塊2套，供熱熱交換塊2套，大型進出水管4組，影響22層相鄰上下層辦公環境。
2、24小時冷卻水泵房一座，水泵9臺套，熱交換塊4套，進出水管4組。影響22層相鄰上下層辦公環境。
3、負二層熱水循環泵房，內設22KW水泵3臺，大型進出水管4組。影響首層大堂環境。
4、大魔方9號樓國創中心22層為設備層，有空調冷熱水循環泵房一座，大型進出水管4組，懸掛在22樓天花板，產生強烈的低頻翁鳴聲，噪聲嚴重影響23層對應區域大廳的辦公環境。
5、24小時冷卻水泵房一座，進出水管6組。懸掛在22樓天花板，產生強烈的低頻翁鳴聲，噪聲嚴重影響23層對應區域的大廳辦公環境。
6、負二層熱水循環泵房，內設22KW水泵3臺，大型進出水管6組。懸掛在負二樓樓天花板，產生強烈的低頻翁鳴聲，噪聲嚴重影響首層大堂環境。
噪聲產生原因：我們認為空調水泵電機和進出水管系統等基礎沒有進行精確減震、機組的低頻振動沿著樓板、柱頭、墻壁向樓上傳播，導致該樓上下樓業主房間墻壁、地板、天花板、柱頭振動明顯，房間內低頻噪聲嗡鳴聲非常嚴重， A聲級測量為45分貝（標準為35分貝），此類噪聲頻率低，分貝數不高，但對人體影響較大，由于噪聲的頻率集中在150-500赫茲，對人體大腦產生大量的＠電波，引起人體煩惱度增大。是影響樓上業主家里聲環境的主要因素，為此我們確定我們的施工方案與降噪目標。
各類標準的適用區域：
0類標準 適用于療養區、高級別墅區、高級賓館區等特別需要安靜的區域。位于城郊和鄉村的這一類區域分別按嚴于0類標準5dB執行。
1類標準 適用于以居住、文教機關為主的區域。鄉村居住環境可參照執行該類標準。
2類標準 適用于居住、商業、工業混雜區。
3類標準 適用于工業區。
4類標準 適用于城市中的道路交通干線道路兩側區域，穿越城區的內河航道兩側區域。穿越城區的鐵路主、次干線兩側區域的背景噪聲（指不通過列車時的噪聲水平）限值也執行該類標準。
二、治理目標
根據甲方需求，該設備層上下樓層為住宅小區，治理目標設定為2類標準，以結構傳播固定設備室內噪聲排放限值為例，我們確保樓上業主房間內按夜間小于A聲級35分貝為基本目標， (要求背景噪聲為32分貝以下)，爭取實現小于A聲級30分貝為理想目標， (要求背景噪聲為27分貝以下)。本噪聲治理項目均為業主房間受22層空調水泵主機機房噪聲影響降低為目標，其他噪聲影響和不在治理范圍內。
三、治理依據
1. 《聲環境質量標準》（GB3096-2008）
2. 《社會生活環境噪聲測量方法》
3. 《噪聲與振動控制工程技術手冊》
4. 2015《環境噪聲監測技術規范-結構傳播固定設備噪聲》
四、治理措施
1、在水泵主機機組底梁下安裝新增120槽鋼作為新的基礎底梁，（實際尺寸根據現場場地有所調整），為了不該變水泵主機的三維尺寸，采取我公司獨創的凹式結構。
3、在水泵主機原有底梁與墻體連接部分，采用等離子切割方式，使其不與墻體和地面連接。

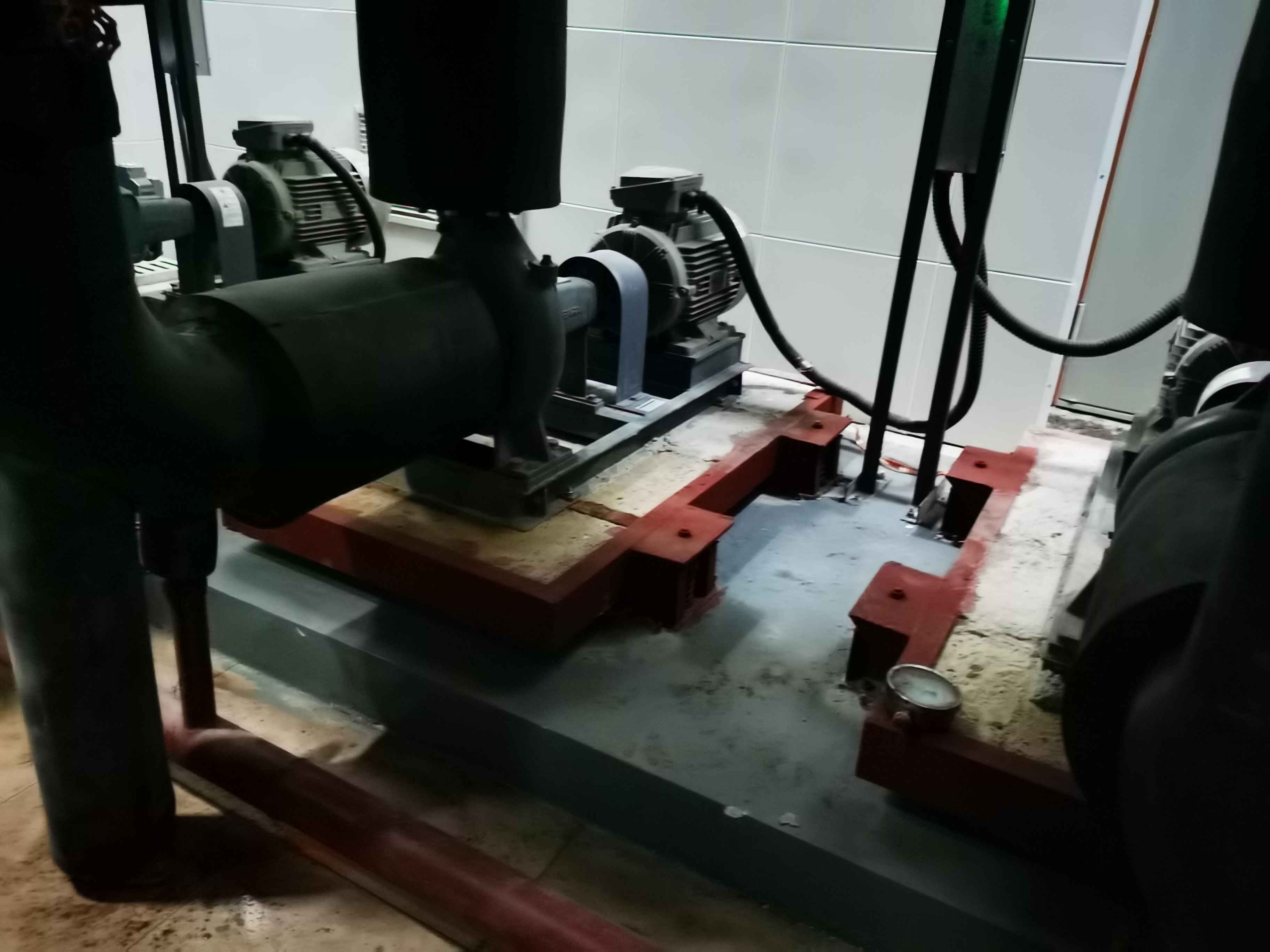

4、水泵主機系統落根于我們新建的減振框架上面，并通過DSF水泵專用復合非線性隔振器衰減振動后，再生根于地面。
5、為了防止水泵主機系統三維移位，在四角的隔振器下方，采取四角定位螺絲進行固定。
7、在門字架立柱支撐座下面安裝DSF水泵專用復合非線性高精度隔振器，減振率達到97%
9、4組水管落根于我們新建的減振框架上面，并通過DSF水泵專用復合非線性隔振器衰減振動后，再生根于地面。在新底梁下面安裝DSF水泵專用復合非線性高精度隔振器，減振率達到97%
10、為了防止水管新建減振座移位，在四角的隔振器下方，采取四角定位螺絲進行固定。
五、治理效果
?經過我們工程技術部連續180天施工，反復調試之后，該降噪工程取得優異的效果，23樓降到35分貝，21樓降到28分貝，達到國家1級聲環境，實現了設備開停時聲環境毫無區別的效果。
|
